Thang cáp điện

Description

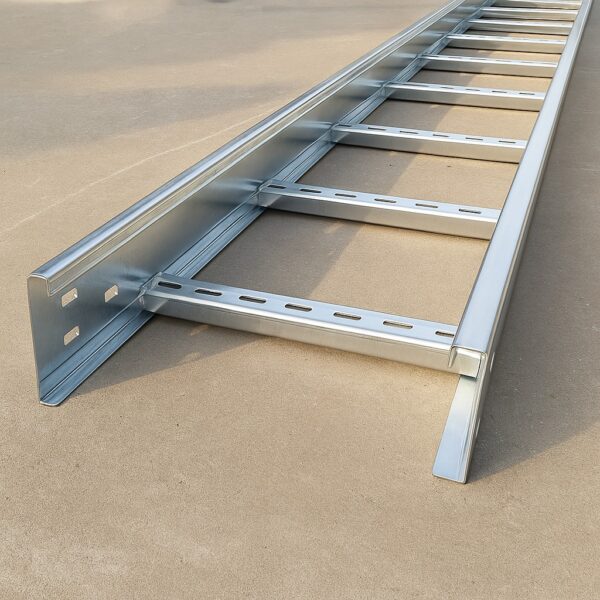

1. Thang cáp điện là gì?

Thang cáp điện có tên tiếng anh là “Cable Ladder”, là một thành phần không thể thiếu trong ngành công nghiệp cơ điện và xây dựng. Thiết kế đặc biệt của thang cáp cho phép nó hoàn thành một loạt các nhiệm vụ quan trọng trong việc quản lý và bảo vệ các dây cáp điện, cáp mạng và dây dẫn khác trong nhiều môi trường khác nhau.

Sản phẩm có chức năng hỗ trợ tạo ra hệ thống cáp điện một cách có tổ chức và quản lý hiệu quả, tránh việc bị rối, vướng vào nhau hoặc bị hỏng cũng như đảm bảo cáp điện không tiếp xúc với mặt đất hoặc các yếu tố gây nguy hiểm khác.

Bên cạnh đó, hệ thống thang cáp dễ dàng mở rộng và điều chỉnh, cho phép bạn linh hoạt thay đổi trong hệ thống thang máng cáp của bạn theo thời gian, góp phần tối ưu thời gian và công sức cần thiết cho việc bảo trì và nâng cấp hệ thống điện.

2. Ứng dụng của thang cáp điện

Trong ngành công nghiệp, các nhà máy sản xuất và nhà máy điện thường sử dụng thang cáp để quản lý và bảo vệ hàng ngàn mét cáp điện, cáp mạng và dây dẫn. Sản phẩm giúp tạo ra một hệ thống dây cáp sạch sẽ, dễ quản lý và an toàn trong các môi trường công nghiệp phức tạp và có điều kiện khắc nghiệt.

Tương tự, thang cáp điện cũng được sử dụng trong các trung tâm dữ liệu, hệ thống máy tính, các công trình thương mại để sắp xếp, quản lý và bảo vệ cáp mạng một cách có tổ chức, đảm bảo hiệu suất, sự tin cậy của hệ thống mạng cũng như duy trì không gian sinh hoạt gọn gàng và an toàn cho mọi người.

Thang cáp cũng được sử dụng trong các ứng dụng an toàn, bao gồm hệ thống báo động, chữa cháy và an ninh. Chúng giúp che khuất và bảo vệ các cáp liên quan đến các hệ thống an toàn và an ninh.

3. Ưu điểm của thang cáp điện

Sự an toàn của hệ thống điện luôn là mối quan tâm hàng đầu khi thi công bất cứ một công trình điện nào, chính vì vậy mà thang cáp điện trở nên phổ biến hơn khi ưu điểm của chúng là đảm bảo an toàn cho hệ thống điện. Khi được lắp đặt đúng cách và tuân theo các chuẩn kỹ thuật, chúng giúp ngăn chặn tiếp xúc ngẫu nhiên với dây cáp, giảm nguy cơ sự cố điện và bảo vệ nhân viên và tài sản.

Ngoài ra, triển khai hệ thống thang cáp điện sẽ giúp bạn tận dụng tối đa diện tích đi cáp trong các công trình điện hơn so với việc áp dụng các đường ống truyền cáp truyền thống. Đặc biệt, đây là lựa chọn tối ưu cho các công trình có mật độ dây cáp dày đặc bởi thiết kế gọn gàng và không chiếm nhiều diện tích.

Hơn nữa, tiết kiệm chi phí thi công lắp đặt cũng là điểm nhấn của sản phẩm. Chúng giúp giảm từ 20% đến 55% chi phí lao động và nguyên vật liệu. Tỷ lệ chi phí tiết kiệm cụ thể có thể thay đổi tùy theo kích thước và quy mô của hệ thống điện. Tuy nhiên, để tận dụng tối đa sự tiết kiệm chi phí, bạn cũng cần  xác định sự cần thiết và tính toán tổng chi phí được thực hiện ngay từ giai đoạn thiết kế dự án.

Ngoài các ưu điểm trên, thang cáp điện còn được đánh giá cao vì có độ bền vượt trội, nhờ sử dụng chất liệu thang mạ kẽm, sơn tĩnh điện giúp đảm bảo độ bền đẹp với thời gian cùng với khả năng chống oxy hóa hiệu quả, cực phù hợp với điều kiện thời tiết nóng ẩm của nước ta.

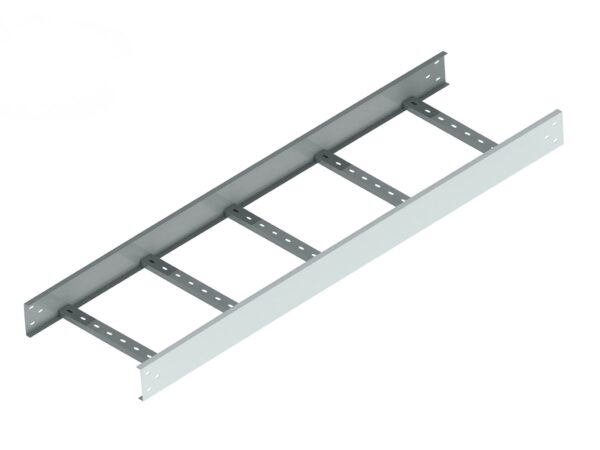

4. Cấu tạo thang cáp điện

Thiết kế sản xuất hai thanh ray dọc song song, liên kết bằng các thanh ngang cố định bằng công nghệ hàn tiên tiến, tạo khung chắc chắn, tạo thành bậc thang để đặt và cố định dây cáp điện. Hệ thống thang cáp đi kèm nhiều phụ kiện như:

• Nối thang máng cáp (Coupling)

• Co Ngang (horizontal)

• Co Tee (T-Junction)

• Chữ thập (Cross)

• Giá đỡ (Support Bar)

• Bulong (Bolt)

Thông số kỹ thuật

• Vật liệu sản xuất: Thép tấm nhập khẩu, Thép SS400, thép CT3, Inox 304, …

• Chiều dài L: 2.5m/cây hoặc 3m/cây hoặc sản xuất theo yêu cầu khách hàng

• Chiều rộng W (đơn vị tính mm): 100 – 800mm

• Chiều cao H (đơn vị tính mm): 50 – 200mm

• Độ dày thép T (đơn vị tính mm): 1.2 – 1.5 – 2.0mm

• Màu sắc: theo màu vật liệu hoặc các màu sơn tĩnh điện tiêu chuẩn

• Xuất xứ: Việt Nam

5. Bảng kích thước tiêu chuẩn của thang cáp điện

Bảng kích thước tiêu chuẩn của thang cáp là một yếu tố quan trọng trong thiết kế và triển khai các hệ thống điện và dây cáp. Việc lựa chọn kích thước phù hợp có thể ảnh hưởng đáng kể đến hiệu suất và hiệu quả của hệ thống. Sản phẩm thường có nhiều kích thước, cung cấp sự đa dạng cho từng công trình với từng yêu cầu và mục tiêu cụ thể của dự án.

Kích thước Đơn vị (mm)	Độ dày tôn (Đơn vị mm)
	1.0	1.2	1.5
50×50	50.000	55.000	60.000
60×40	55.000	60.000	65.000
75×50	60.000	65.000	70.000
100×50	65.000	70.000	75.000
100×75	70.000	75.000	80.000
100×100	75.000	80.000	85.000
150×50	80.000	85.000	90.000
150×75	85.000	90.000	95.000
150×100	90.000	95.000	100.000
200×50	95.000	100.000	105.000
200×75	100.000	105.000	110.000
200×100	105.000	110.000	115.000
250×50	110.000	115.000	120.000
250×100	115.000	120.000	125.000
300×50	120.000	125.000	130.000
300×75	125.000	130.000	135.000
300×100	130.000	135.000	140.000
350×50	135.000	140.000	145.000
350×75	140.000	145.000	150.000
350×100	145.000	150.000	155.000
400×50	150.000	155.000	160.000
400×100	155.000	160.000	165.000
400×150	160.000	165.000	170.000
500×50	165.000	170.000	175.000
500×100	170.000	175.000	180.000
500×150	175.000	180.000	185.000
600×100	180.000	185.000	190.000
600×150	185.000	190.000	195.000
600×200	190.000	195.000	200.000
800×100	195.000	200.000	205.000
800×150	200.000	205.000	210.000
800×200	205.000	210.000	215.000
1000×100	210.000	215.000	220.000
1000×150	215.000	220.000	225.000
1000×200	220.000	225.000	230.000

Lưu ý:

• Giá cả có thể thay đổi tùy theo nhà cung cấp và thị trường.

• Chi phí vận chuyển và lắp đặt chưa được bao gồm trong bảng giá này.

• Giá cả cụ thể có thể được điều chỉnh dựa trên số lượng đặt hàng lớn hoặc yêu cầu đặc biệt.

Để có báo giá tốt nhất Qúy khách vui lòng liên hệ Công ty TNHH Thiết bị điện Huy Trần:

• 📞Hotline: 0936334282

• 📍Địa chỉ: F6/15Z7 Quách Điêu, ấp 25, xã Vĩnh Lộc, Bình Chánh, TP. Hồ Chí Minh

• 🌐 Website: huytranelectric.vn

• Liên hệ ngay với HUY TRẦN để nhận báo giá và tư vấn chi tiết!

6. Các loại thang cáp điện phổ biến:

• Thang cáp sơn tĩnh điện: dùng trong nhà, tăng tính thẫm mỹ, chi phí hợp lý.

• Thang cáp mạ kẽm (tráng kẽm): sử dụng cho các công trình ngoài trời.

• Thang cáp mạ kẽm nhúng nóng: được dùng ngoài trời, chịu được môi trường ăn mòn, chống oxy hóa, gỉ sét, độ bền và tuổi thọ cao.

• Thang cáp inox: bền bỉ, chống ăn mòn cao, phù hợp môi trường đặc biệt.

Mỗi loại thang cáp đều có những đặc điểm và ứng dụng riêng, tùy thuộc vào yêu cầu tính toán kỹ thuật và môi trường sử dụng. Việc lựa chọn loại phù hợp sẽ giúp đảm bảo hiệu suất và độ bền của hệ thống cáp điện.

• Tải trọng làm việc (Working Load): Khả năng chịu tải của thang máng cáp, thường tính bằng kg/m.

• Tải trọng tối đa (Maximum Load Capacity): Khả năng chịu tải tối đa trước khi bị hư hỏng, thường tính bằng kg/m.

• Thang cáp: Khoảng cách giữa các thanh ngang (rung) thường từ 150mm đến 300mm.

• Chống cháy (Fire Resistance): Một số loại thang máng cáp điện có khả năng chống cháy để đáp ứng các yêu cầu an toàn cháy nổ.

7. Các loại phụ kiện thang cáp điện

7.1 Chữ thập

Phụ kiện chữ thập là một phần quan trọng trong hệ thống thang cáp, chúng có khả năng chia hệ thống thành 4 phần riêng biệt mà vẫn duy trì trên cùng một mặt phẳng ban đầu. Điều này giúp tạo ra sự linh hoạt cho việc xây dựng và sắp xếp hệ thống thang cũng như cho phép tạo ra các ngã khác nhau để tăng tính linh hoạt.

7.2 Co vuông

Phụ kiện co vuông (co 90, co L, co ngang, co góc) đóng vai trò quan trọng trong việc biến đổi hướng đi của thang cáp. Phụ kiện này có khả năng chuyển đổi hệ thống thang đang tiến thẳng thành một góc 90 độ, tạo điểm quay hoặc biến đổi hướng mà không cần sử dụng các phụ kiện khác.

7.3. Tê thang cáp

Tê là một phụ kiện được sử dụng để rẽ nhanh đường đây cáp thành 2 hướng khác nhau trong hệ thống thang. Khi đường dây phụ cần rẽ nhánh mà vẫn muốn giữ nguyên được hướng đi và vị trí của đường dây chính thì đơn vị thi công sẽ sử dụng tê để hướng đường dây phụ sang hướng khác.

7.4 Co xuống và co lên

Co lên và co xuống được sử dụng tại những vị trí cần thay đổi góc độ của đường dây cáp. Về bản chất, hai loại phụ kiện này có hình thù và đặc điểm giống nhau nhưng cách gọi khác nhau do cách sử dụng. Co xuống được sử dụng để hướng đường dây cáp đi xuống còn con lên được sử dụng để hướng đường dây cáp đi lên.

7.5 Côn lệch và côn đều

Đây là hai loại phụ kiện có cấu tạo khác nhau nhưng lại chung một công dụng đó là co hẹp độ rộng của đường dây cáp. Côn lệch thì đầu côn sẽ được lệch về bên tay phải hoặc tay trái tùy thuộc vào thiết kế của đường dây còn côn đều thì sẽ có đầu côn co đều vào giữa. Tùy thuộc vào sự thay đổi của hệ thống dây cáp mà các đầu co sẽ có kích thước tùy chỉnh theo thiết kế.

7.9 Bulong

Bulong thường được sử dụng để liên kết và gắn cố định các đoạn thang cáp lại với nhau, tạo ra một hệ thống thang hoàn chỉnh. Bulong được làm từ các loại vật liệu chất lượng cao, như thép không gỉ hoặc thép mạ kẽm, để đảm bảo sự bền bỉ và độ an toàn của hệ thống. Khi sử dụng bulong, bạn có thể kiểm soát độ căng của nó để đảm bảo rằng hệ thống thang hoạt động ổn định.

8. Giá thành của thang cáp điện phụ thuộc vào yếu tố nào?

Kích thước của thang cáp đóng vai trò quan trọng trong việc xác định giá thành. Sản phẩm có thể có nhiều kích thước khác nhau để phù hợp với từng công trình riêng biệt. Khi kích thước càng lớn, cần sử dụng nhiều vật liệu hơn và nhân công thì dẫn đến giá thành cao hơn.

Ngoài ra, độ dày của tôn dùng để làm thang cũng ảnh hưởng đến giá thành. Loại tôn có độ dày khác nhau sẽ có giá khác nhau. Những loại tôn có độ bền lớn và có khả năng chịu tải nặng thường đòi hỏi tôn dày hơn, làm tăng giá thành của sản phẩm.

Hơn nữa, lớp sơn mạ bên ngoài không chỉ làm cho sản phẩm trở nên bắt mắt mà còn bảo vệ khỏi sự ăn mòn và oxi hóa. Lớp sơn mạ có hai loại chính là sơn tĩnh điện và mạ kẽm nhúng nóng. Nếu khách hàng lựa chọn các màu sơn khác với màu sơn tiêu chuẩn thì giá thành có thể cao hơn một chút.

Bên cạnh đó, mỗi đơn vị cung cấp sẽ có một mức báo giá khác nhau, vậy nên để xác định giá thành thang cáp điện một cách chính xác và nhanh chóng, bạn nên tham khảo các đơn vị uy tín. Những đơn vị này sẽ tư vấn cụ thể cho bạn về các sản phẩm phù hợp với nhu cầu sử dụng cũng như tính thẩm mỹ cao nhất cho công trình. Sự chuyên nghiệp và kinh nghiệm của đơn vị cung cấp có thể đảm bảo bạn nhận được giá trị tốt nhất cho khoản đầu tư của mình.

9. Nguyên nhân khiến thang cáp mạ kẽm bị han gỉ, ăn mòn?

9.1 Những nguyên nhân khiến thang cáp mạ kẽm bị han gỉ, ăn mòn

Mặc dù thang cáp được mạ kẽm để bảo vệ khỏi ăn mòn, nhưng vẫn có khả năng bị han gỉ và ăn mòn do một số nguyên nhân sau:

Tiếp xúc với nước: Sản phẩm thường được sử dụng trong môi trường ngoài trời hoặc trong các nơi có độ ẩm cao, vậy nên phải tiếp xúc liên tục với nước, trong khi nước là một yếu tố có tính ăn mòn. Nước có khả năng xâm nhập vào lớp mạ kẽm và gây ra sự oxi hóa của kim loại, dẫn đến han gỉ và ăn mòn.

Tiếp xúc với hóa chất: Thang cáp có thể phải đối mặt với nhiều hóa chất trong môi trường làm việc hoặc trong quá trình bảo trì. Các hóa chất mạnh như axit, kiềm hoặc các hóa chất độc hại khác có thể gây ra hủy hoại cho lớp mạ kẽm bên ngoài.

Công trình xây dựng và lắp đặt: Quá trình lắp đặt và xử lý bề mặt thang như cắt, hàn hoặc độn nối không được thực hiện đúng cách có thể gây ra hư hỏng cho lớp mạ kẽm trên bề mặt.

Môi trường ngoài trời khắc nghiệt: Các yếu tố môi trường như tia UV từ mặt trời, gió mạnh, bụi bẩn, mưa và sóng biển đều có thể gây ra hư hỏng lớp mạ kẽm. Môi trường công nghiệp cũng có thể tạo ra các yếu tố độc hại cho sản phẩm.

Tuổi thọ của lớp mạ kẽm: Dù lớp mạ kẽm có độ bền cao, nhưng sau một thời gian dài sử dụng nó cũng có thể bị mòn một cách tự nhiên. Tuổi thọ của lớp mạ kẽm phụ thuộc vào nhiều yếu tố, bao gồm chất lượng của lớp mạ ban đầu, điều kiện môi trường và cách sử dụng sản phẩm.

9.2 Cách bảo quản Thang cáp mạ Kẽm

Bảo quản thang cáp mạ kẽm là một phần quan trọng để đảm bảo độ bền và tính hiệu suất của nó trong thời gian dài. Dưới đây là một số cách để bảo quản sản phẩm:

Bảo vệ khỏi ẩm và nước: Độ ẩm và nước có thể gây oxi hóa và ăn mòn lớp mạ kẽm trên thang cáp. Do đó, cần sử dụng sản phẩm trong môi trường khô ráo, thoáng mát, tránh tiếp xúc với nước.

Tránh va đập và gãy gập: Hạn chế va đập hoặc gãy gập thang. Những va chạm này có thể làm hỏng lớp mạ kẽm và làm giảm khả năng chống ăn mòn của sản phẩm.

Kiểm tra định kỳ: Hãy kiểm tra định kỳ thang mạ kẽm để xác định và xử lý sớm bất kỳ dấu hiệu của ăn mòn, xước hoặc hỏng hóc. Việc này giúp đảm bảo sản phẩm luôn ở trong tình trạng tốt nhất và sẵn sàng sử dụng.

Không sử dụng chất tẩy rửa hoặc hóa chất ăn mòn: Tránh sử dụng chất tẩy rửa hoặc hóa chất ăn mòn trực tiếp lên thang mạ kẽm, vì chúng có thể làm hỏng lớp mạ kẽm và giảm tính kháng ăn mòn của thang. Nếu cần làm sạch, hãy sử dụng nước và xà phòng nhẹ.

Lưu trữ đúng cách: Khi không sử dụng, lưu trữ thang cáp mạ kẽm ở nơi khô ráo, thoáng mát và tránh ánh nắng trực tiếp, sử dụng màng bọc để bảo vệ thang khỏi bụi bẩn và hơi nước.

10 Tại sao nên lắp thang cáp điện?

Thang cáp điện được thiết kế để sắp xếp và quản lý hệ thống đường điện một cách hiệu quả. Việc sử dụng thang cáp giúp giữ cho các dây điện được bố trí gọn gàng và đảm bảo tính nguyên vẹn của chúng. Điều này không chỉ giúp tránh xơ cắt dây điện mà còn làm cho hệ thống trở nên dễ quản lý hơn.

Ngoài ra, thang cáp điện giúp tạo ra một môi trường làm việc an toàn cho nhân viên và hệ thống điện. Nó giúp ngăn chặn tiếp xúc ngẫu nhiên với dây điện, giảm nguy cơ tai nạn và sự cố. Hơn nữa, hệ thống thang cáp điện thường được lắp đặt nhanh chóng và dễ dàng, giúp tiết kiệm thời gian trong quá trình xây dựng hoặc cải tạo nhà máy.

Bên cạnh đó, Thang cáp điện được làm từ các nguyên vật liệu chất lượng cao, giúp nó chịu được môi trường khắc nghiệt và đảm bảo tuổi thọ sử dụng lâu dài. Do đó, sản phẩm thường ít đòi hỏi chi phí bảo trì và sửa chữa, làm giảm tổng chi phí cho dự án.
